Soluciones Planta Externa

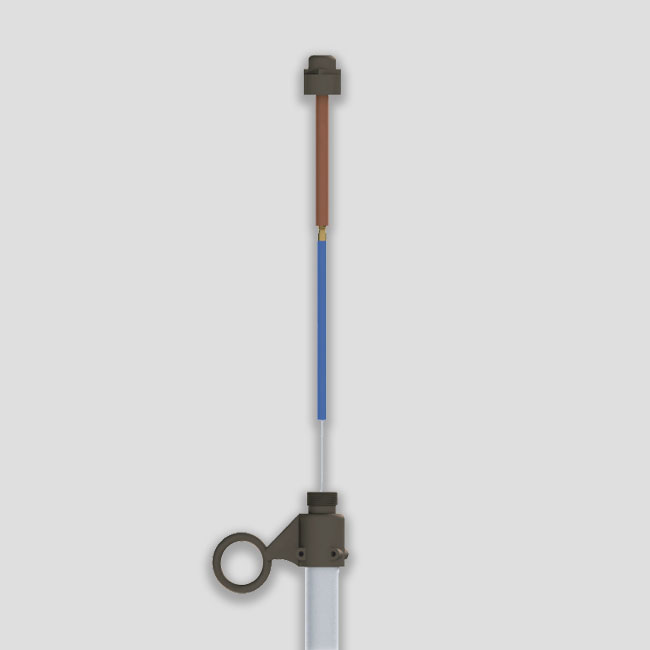

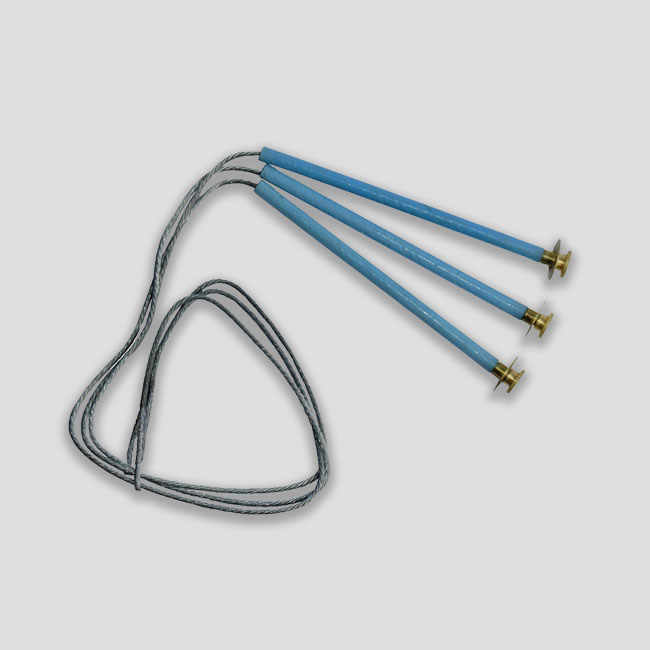

ESLABÓN FUSIBLE TIPO «K» RÁPIDO

  • Fusible tipo «K», utilizado para la protección de redes de distribución con cables aislados, para circuitos de alumbrado.



  • Se instala en la entrada del circuito a proteger para que al aumentar la corriente, sea la parte vulnerable, y por tanto la primera en cortarla.



  • Es el punto más débil del circuito con respeto a los conductores de la instalación protegida.



  • Los tipos de fusibles existentes, es la relación de la velocidad y el amperaje que saturan el circuito en un momento calculado desde 0.1 segundos hasta 300 segundos.





Ver Especificaciones

Código No. Tensión
nominal (kV)
Corriente
nominal (A)
Número
de varillas
E10C00300 CPGW 1 15 EF 15K-1
E10C00400 CPGW 2 15 EF 15K-2
E10C00500 CPGW 3 15 EF 15K-3
E10C00600 CPGW 4 15 EF 15K-5
E10C00700 CPGW 5 15 EF 15K-6
E10C00800 CPGW 6 15 EF 15K-8
E10C00900 CPGW 7 15 EF 15K-10
E10C01000 CPGW 8 15 EF 15K-12
E10C01100 CPGW 9 15 EF 15K-15
E10C01200 CPGW 10 15 EF 15K-20
E10C01300 CPGW 11 15 EF 15K-25
E10C01600 CPGW 1 27 EF 27K-1
E10C01700 CPGW 2 27 EF 27K-2
E10C01800 CPGW 3 27 EF 27K-3
E10C01900 CPGW 4 27 EF 27K-5
E10C02000 CPGW 5 27 EF 27K-6
E10C02100 CPGW 6 27 EF 27K-8
E10C02200 CPGW 7 27 EF 27K-10
E10C02300 CPGW 8 27 EF 27K-12
E10C02400 CPGW 9 27 EF 27K-15
E10C02500 CPGW 10 27 EF 27K-20
E10C02600 CPGW 11 27 EF 27K-25
E10C02900 CPGW 1 38 EF 38K-1
E10C03000 CPGW 2 38 EF 38K-2
E10C03100 CPGW 3 38 EF 38K-3
E10C03200 CPGW 4 38 EF 38K-5
E10C03300 CPGW 5 38 EF 38K-6
E10C03400 CPGW 6 38 EF 38K-8
E10C03500 CPGW 7 38 EF 38K-10
E10C03600 CPGW 8 38 EF 38K-12
E10C03700 CPGW 9 38 EF 38K-15
E10C03800 CPGW 10 38 EF 38K-20
